一、研发背景
日前,国务院正式印发《打赢蓝天保卫战三年行动计划》,《行动计划》明确指出要大力控制氮氧化物和VOCs(挥发性有机物)的排放,作为蓝天保卫战重点提及的工作之一,VOCs治理有着必然性和急迫性。为了国家政策的号召,福建捷辉信息科技有限公司自主研发出可用于实时监测VOC气体,即时推送数据并报警的JH-VOC600-V1.0气体在线监测系统。
二、产品概述

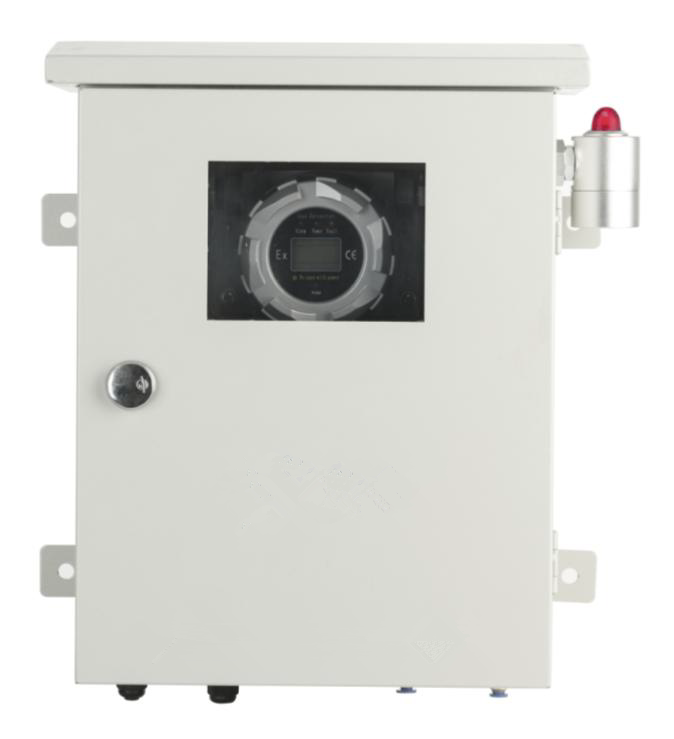

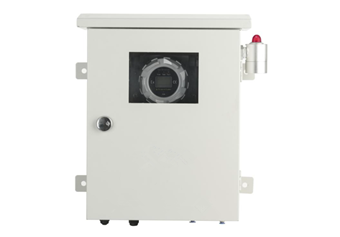

JH-VOC600-V1.0气体在线监测系统是一款可用于工厂厂界VOC气体监测的检测仪器。主要由PID技术原理的VOC气体分析仪、高效除湿除尘过滤器、真空采样泵、电源变压器组成。产品集成气体采集、气体过滤分析、浓度实时显示、数据传输、现场与短信报警、现场设备联动等多项功能。具有测量精度高、反应速度快、使用寿命长的特点。
三、工作原理
VOC气体分析主要采用PID技术原理,监测气体通过真空采样泵吸入气管后,经过除湿除尘过滤器过滤收集纯净的气体样板,然后送入气体分析仪内进行分析,分析后的数据会在产品屏幕上行显示并通过无线通信模块传送到云平台上记录。当气体浓度超过告警值时,便 会触发声光报警与联动控制设备。
VOC气体在线监测系统示意图
四、系统参数
检测气体 | 挥发性有机化合物 |
化学式 | VOC |
检测量程 | 0~2、5、10、50、100、500、1000、5000、10000(按用户规定而定) |
分辨率 | 0.001、0.01、0.1、1、2、5(按检测量程而定) |
单位 | PPM |
采集方式 | 泵吸式 |
精确度 | ≤±3%(个别气体有所差异) |
重复性 | ≤±1% |
线性误差 | ≤±1% |
响应时间 | ≤3~20s(个别气体有所差异) |
功耗 | PID:≤1.5W |
工作温度 | 10~95%RH |
工作压力 | 86~106Kpa |
室外防护等级 | IP65 |
五、系统组成
5.1、VOC气体检测仪
1. VOC检测仪核心采用原装进口气体传感器,PID技术原理;
2. 配备防爆外壳、防爆等级ExdIICT6 Gb;
3. 资质齐全,获得CE、ROSH、ISO14001、ISO9001等质量认证;
4. 全量程信号放大、温湿度补偿,具有精度高、稳定性强等特点;
5. 支持RS485、4-20mA双信号输出(选配);
6. 大屏液晶显示,实时显示监测数值;
7. 三色指标灯设计,工作状态一目了然;
8. 强大声光报警功能(选配);
9. 内置按键,防止闲杂人等乱操作;
10. 具有恢复出厂设置功能;
11. 多量程可选,最小0-10PPM,最大0-10000PPM;
12.可通过继电器设备联动(选配);
13.可任意设置报警点;
5.2、真空吸气泵
1. 使用寿命长,可连续工作5000小时以上;
2. 提供平稳的吸气气流,1.1L/min;
3. 进口机芯,噪音小;
4. 24V供电;
5. 安装简易、使用方便;
5.2、除湿除尘过滤器
1. 过滤精度:5um
2. 最高使用压力:1.0MPA
3. 高效除湿除尘,效果明显;
4. 滤芯可更换,节约成本;
5. 带排水泄气口,使用方便;
6. 聚碳酸酯材质,过滤效果好,使用寿命长;
7. 国外原装进口,品质高;
六、常见气体选型
检测气体 | 化学式 | 检测量程 | 分辨率 | 技术原理 | 寿 命 |
可燃气体 | EX | 0-100%LEL | 0.1%LEL | 催化燃烧 | 3年 |
高温可燃(250℃) | EX | 0-100%LEL | 0.1%LEL | 催化燃烧 | 3年 |
甲 烷 | CH4 | 0-100%LEL | 0.1%LEL | 红外线 | 5年以上 |
甲 醛 | HCHO | 0-10PPM | 0.01PPM | 电化学 | 3年 |
甲 醇 | CH4O | 0-100%LEL | 0.1%LEL | 催化燃烧 | 3年 |
氢 气 | H2 | 0-100%LEL | 0.1%LEL | 催化燃烧 | 3年 |
氢 气 | H2 | 0-1000PPM | 1PPM | 电化学 | 3年 |
乙 炔 | C2H2 | 0-100%LEL | 0.1%LEL | 催化燃烧 | 3年 |
乙 烯 | C2H4 | 0-100PPM | 0.1PPM | 电化学 | 3年 |
一氧化碳 | CO | 0-1000PPM | 1PPM | 电化学 | 3年 |
硫化氢 | H2S | 0-100PPM | 0.1PPM | 电化学 | 3年 |
氧 气 | O2 | 0-30%VOL | 0.1%VOL | 电化学 | 3年 |
氨 气 | NH3 | 0-100PPM | 0.1PPM | 电化学 | 3年 |
氯 气 | CL2 | 0-10PPM | 0.01PPM | 电化学 | 3年 |
臭氧 | O3 | 0-5PPM | 0.001PPM | 电化学 | 3年 |
二氧化硫 | SO2 | 0-20PPM | 0.01PPM | 电化学 | 3年 |
一氧化氮 | NO | 0-100PPM | 0.1PPM | 电化学 | 3年 |
二氧化氮 | NO2 | 0-20PPM | 0.01PPM | 电化学 | 3年 |
氮氧化物 | NOX | 0-20PPM | 0.01PPM | 电化学 | 3年 |
二氧化碳 | CO2 | 0-5000PPM | 1PPM | 红外线 | 5年以上 |
三氧化硫 | SO3 | 0-20PPM | 0.01PPM | 电化学 | 3年 |
三氟化硼 | BF3 | 0-10PPM | 0.01PPM | 电化学 | 3年 |
二氧化氯 | CLO2 | 0-100PPM | 0.1PPM | 电化学 | 3年 |
环氧乙烷 | ETO | 0-100PPM | 0.1PPM | 电化学 | 3年 |
过氧化氢 | H2O2 | 0-100PPM | 0.1PPM | 电化学 | 3年 |
挥发性气体 | VOC | 0-100PPM | 0.01PPM | PID | 5年 |
苯 | C6H6 | 0-20PPM | 0.001PPM | PID | 5年 |
笑 气 | N2O | 0-1000PPM | 1PPM | 红外线 | 5年 |
氟 气 | F2 | 0-1PPM | 0.001PPM | 电化学 | 3年 |
氮 气 | N2 | 0-100%VOL | 0.1%VOL | 电化学 | 3年 |
氟化氢 | HF | 0-10PPM | 0.01PPM | 电化学 | 3年 |
氯化氢 | HCL | 0-50PPM | 0.01PPM | 电化学 | 3年 |
磷化氢 | PH3 | 0-50PPM | 0.01PPM | 电化学 | 3年 |
氰化氢 | HCN | 0-50PPM | 0.01PPM | 电化学 | 3年 |
硒化氢 | SEH2 | 0-5PPM | 0.001PPM | 电化学 | 3年 |
六氟化硫 | SF6 | 0-1000PPM | 1PPM | 红外线 | 5年以上 |
硅 烷 | SIH4 | 0-100PPM | 0.1PPM | 电化学 | 3年 |
备注:另有上千种气体可选择,详细请联系福建捷辉销售人员。
七、应用领域
化学原料及制品制造业、医药制造业、包装印刷业、电气机械及器材制造业、家具装修业、橡胶制品业、烟草制造业、家具制造业、金属制造业等工业场景以及加油站、封闭停车场、医院、废水处理、科研实验室等生活场景。
