H-PN系列工业LED参数显示屏
一、 产品简介

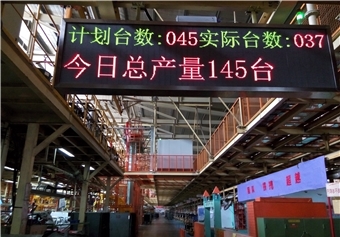

JH-DP系列大型工业LED显示屏主要用于控制室、车间等场合,对人们较为关注的某些生产重要数据如发电量、产品产量、温度、液位、流量、耗煤量等参数的瞬时量、累积量以大型LED点阵或模拟图形进行动态显示、且有报警功能,能使操作者在较远的位置醒目的观察到该参数的实际值及状况。本产品采用计算机控制LED发光屏显示技术,选用高亮LED发光单元及工业品级优质进口器件、内置高效大功率开关稳压电源,外壳选用优质铝合金型材或不锈钢等精心设计而成,具有显示方式灵活、清晰、醒目、直观、性能稳定可靠等特点。
二、 产品特点
1、直观的数字显示,字体和大小可以自由定义,并兼容文字图片混合编排显示
2、广泛应用于多种组态软件,如DCS、组态王、力控、WINCC等提供工程样例,并提供全程技术指导
3、广泛应用于工业PLC,如西门子、三菱、欧姆龙,横河等,提供工程样例,并提供全程技术指导
4、LED显示界面自由定义,可以自由添加数据变量和静态文字,数据变量容量多大128路
5、丰富的工业通讯扩展接口,如PROFIBUS-DP、PROFINET、DEVICENET、CCLINK
6、安装方式有吊装、嵌入、壁挂、盘顶固定等多种方式
三、设备系统组成
1、LED工业参数屏幕 型号:JH-IR192128-DP 1台
3、1米 电源线
4、1米 DP通讯屏蔽线
三、 设备详细技术参数
1、LED工业参数屏幕
序号 | 项目名称 | 详细参数 |
1 | 产品名称型号 | LED工业参数屏幕 JH-IRG256128-PN |
2 | 通讯接口 | PROFEINET专用接口 |
3 | 显示屏尺寸 | 1280*680*90mm 单面 |
4 | 显示屏面积 | 0.87平方米 |
5 | 显示屏分辨率 | 256(列)*128(行) |
6 | 显示屏间距 | 4.75mm |
7 | 像素组成 | 1R1G |
8 | 可视距离 | 5-50米 |
9 | 扫描方式 | 1/16 |
10 | 工作电压 | AC220V±15%,50HZ |
11 | 平均功耗 | 200W |
12 | 峰值功耗 | 300W |
13 | 无故障时间 | >10000 |
14 | 工作环境温度 | -20-60℃ |
15 | 工作环境湿度 | 10%-95%RH |
16 | 防护情况 | 耐高温,防腐蚀 |
17 | 安装方式 | 吊装和壁挂 |
